螺旋葉片與轉鼓之間形成一定的螺旋夾角,設備工作時,物料在螺旋葉片所產生的軸向力作用下沿軸線運動,所得簡化后螺旋葉片分析模型。
螺旋葉片工作時,物料受三個力作用,分別是葉片法向力、葉片重力及物料與葉片之間的摩擦力。法向推力可分解為軸向力和圓周方向力,圓周方向力及葉片對物料的摩擦力有帶動物料繞軸轉動的趨勢。由于物料本身具有重力且料槽對物料產生摩擦力,使物料不隨著螺旋葉片旋轉,而在葉片法向推力的軸向力作用下,沿著料槽軸向移動。
2 強度分析模型的建立
2.1葉片力學模型的建立
由于
螺旋卸料沉降離心機的葉片的結構比較復雜,且受力與物料有關,采用傳統的建模方法求解較為困難。本論文通過取單位葉片的近似化模型,通過對單位葉片的受力分析,得出整體模型的應力變化和變形情況。
將螺旋葉片簡化為懸臂梁(圖上圖所示)。在橫截面A上的彎矩為:
此外又知在B點處界面上彎矩等于零。從而得出最大彎矩在截面A上,且
由以上分析可以得知,在A點處的彎曲應力值最大,且當最大應力值小于許用應力時,葉片不會發生應力變化和形變。
2.2 葉片三維實體模型的建立

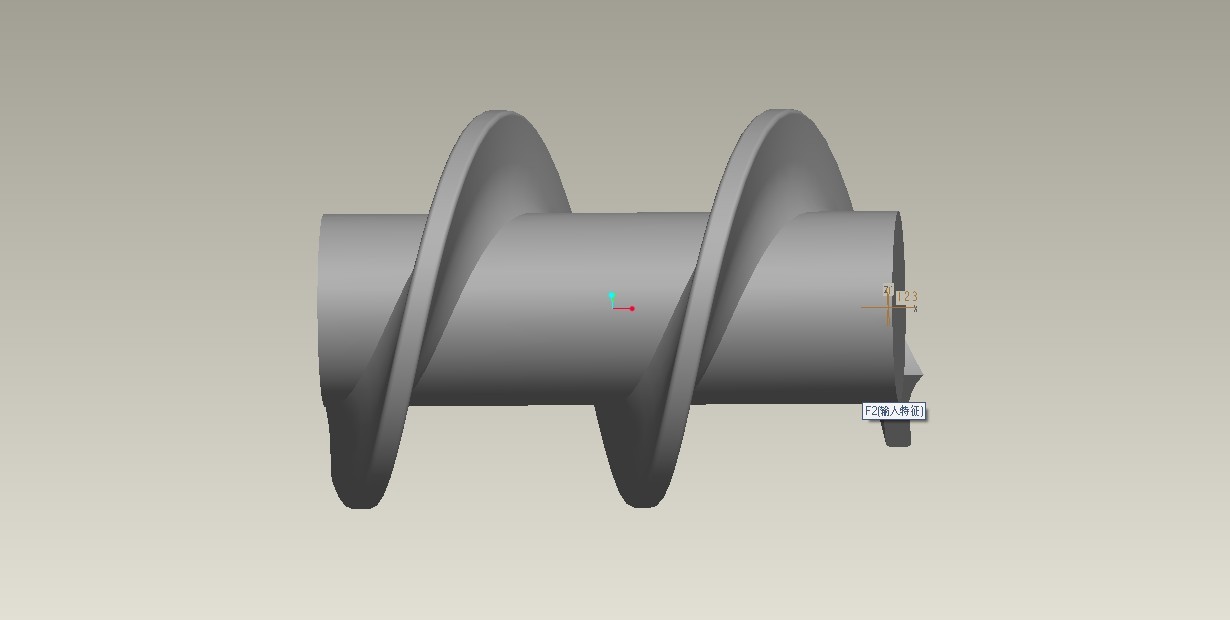

在已知葉片結構參數即葉片螺距、密度、質量、許用應力、極限拉伸強度、泊松比、切變模量、壓力大小等參數的情況下。通過以上參數得出相應簡化的螺旋葉片的Pro/E實體模型,如下圖所示:
3 螺旋葉片的有限元仿真

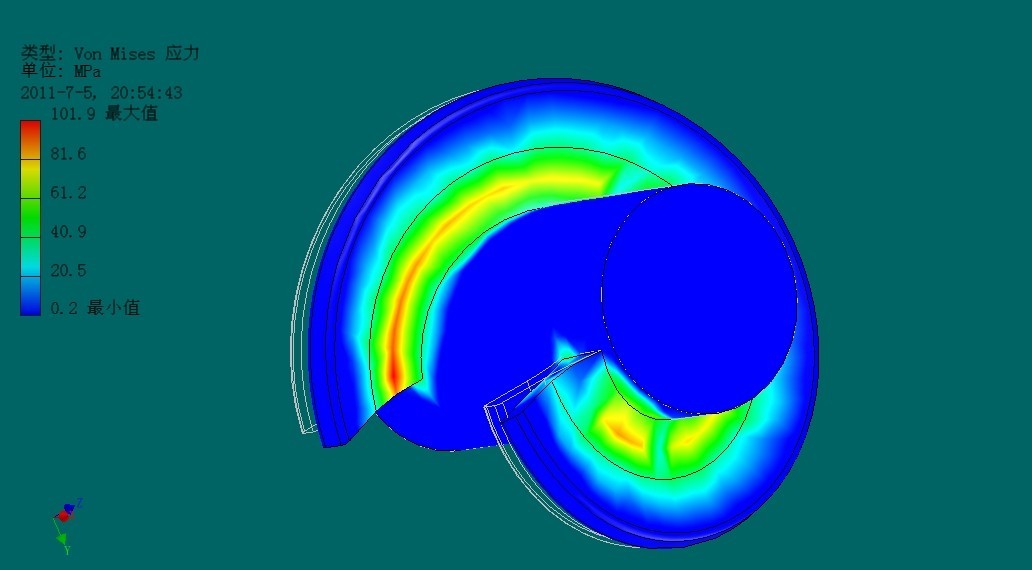

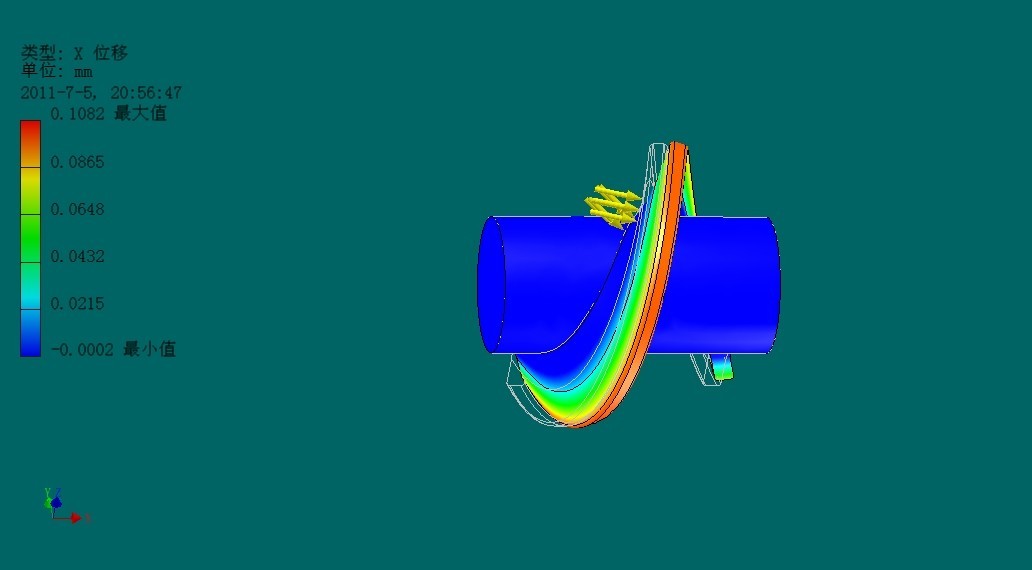

下面我們通過對螺旋葉片施加一定的載荷,來反映在工作狀態下螺旋葉片最大應力和變形發生的位置。下面我們從ANSYS有限元分析的結論圖中選定:Von Mises 應力(Von Mises 應力是基于剪切應變能的一種等效應力,其含義是單元體形狀比能達到一定的程度)和X方向上的位移這兩幅分析圖,既可以清楚反映葉片的根部應力值最大的問題,同時從位移圖中可以看出葉片外端部所受的位移變化之最大。
通過下面這兩幅圖我們就可以得出與我們力學分析得出的相同結論,以此我們得出了有限元仿真分析的結論,并有力的驗證上述分析結果的正確性。
4 結論
(1)從螺旋葉片的簡化力學模型分析和有限元仿真結果中都可以看出。葉片的最大應力位于靠近葉片與轉鼓聯接處,且葉片外端部所受的位移值最大。所以在設計中我們應當高度重視,避免應力集中及葉片形變等問題。
(2)通過結論我們得知葉片在根部處在的應力及形變問題,因此我們?cè)谠O(shè)計中可以通過結構優化適當增加截面,使葉片的應力最大值小于許用應力值,以達到葉片的安全和使用方面要求。
